各类红酸枝木材构造特征

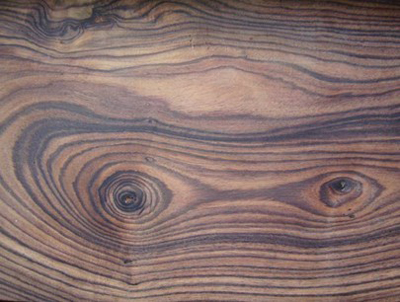

巴里黄檀Dalbergin bariensis Pierre

散孔材，生长轮明显，心材新切面紫红褐或暗红褐，常带黑褐或栗褐色细条纹。管孔在肉眼下略见，弦向直径最大326μm，平均144μm；数甚少至略少0～12个/mm2。轴向薄壁组织颇明显，主为细线状(宽1～3细胞)，与射线交叉大部呈网状。木纤维壁甚厚。木射线在放大镜下明显；波痕在放大镜下未见或可见；射线组织同形单列(甚少)及多列(2～3列)。酸香气无或很微弱；结构细；纹理交错；气干密度1.07～1.09g/cm3。

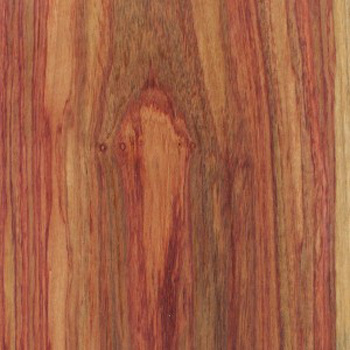

赛州黄檀Dalbergia cearensts Ducke

散孔材，生长轮明显，心材粉红褐、深紫褐或金黄褐，常带颇密和规则的紫褐或黑褐色细条纹(明暗对比较强烈)。管孔在肉眼下略见，径列复管孔(2～4)较其他种多；弦向直径最大250μm，平均77μm；数略少至略多：12～39个/mm2。轴向薄壁组织在放大镜下明显，主为环管束状，稀短聚翼状、细线状及星散聚合。木纤维壁甚厚。木射线在放大镜下明显；波痕亦然；射线组织同形单列及多列，有异形Ⅲ型倾向。酸香气无或很微弱；结构甚细；纹理常斜；气干密度1.20g/cm3。

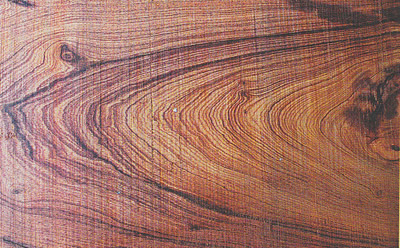

交趾黄檀Dalbergia cochinchinensis Pierre

散孔材，生长轮不明显或略明显，心材新切面紫红褐或暗红褐，常带黑褐或栗褐色深条纹。管孔在肉眼下略见，含黑色树胶；弦向直径最大244μm，平均1 04μm；数甚少至略少，2～13个/mm2。轴向薄壁组织颇明显，主为同心层式细线状(宽1～4细胞，与射线交叉局部略呈网状或梯状)，稀翼状。木纤维壁甚厚。木射线在放大镜下可见；波痕亦然；射线组织同形单列(较多或甚多)及多列(2列成对或2～3列)。有酸香气或微弱；结构细；纹理通常直；气干密度1.01～1.09g/cm3。

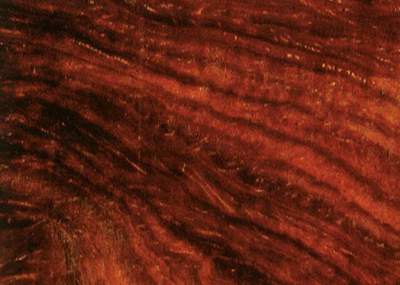

绒毛黄檀Dalbergia fulescens var.tomentosa Tndl

散孔材至半环孔材，生长轮明显，心材微红、紫红，常带深红褐或橙红褐色条纹。管孔在肉眼下略见至可见，弦向直径最大309μm，平均1 54μm；数甚少至略少，2～8个/mm2。轴向薄壁组织在放大镜下明显，主为星散聚合、聚翼状、环管束状及细线状。木纤维壁厚。木射线在放大镜下可见；波痕亦然；射线组织同形单列及多列，有异形Ⅲ型倾向。酸香气无或很微弱；结构细；纹理通常直；气干密度O.90～1.10g/cm3。

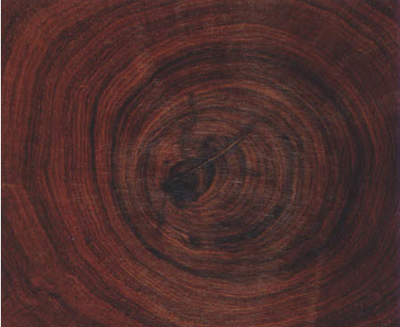

黄檀Dalbergia granadillo Pittier

散孔材，生长轮明显，心材新切面暗红褐、桔红褐至深红褐，常带黑色条纹。管孔在肉眼下可见至明显，含树胶；弦向直径最大264μm，平均199μm；数甚少至少1～5个/mm2。轴向薄壁组织在放大镜下明显，星散聚合、聚翼状、环管束状及窄带状或细线状(多数宽1细胞，与木射线相交局部网状略见)。木纤维壁厚。木射线在放大镜下明显(新切面上桔红色)；波痕不明显；射线组织同形单列，2列可见。新切面气味辛辣；结构细；纹理直或交错；气干密度O.98～1.22g/cm3。

奥氏黄檀Dalbergia oliveri Gamb

散孔材，生长轮明显或略明显，心材新切面柠檬红、红褐至深红褐，常带明显的黑色条纹；木屑酒精浸出液红褐色。管孔在肉眼下颇明显，弦向直径最大312μm，平均189μm；常含褐黄至红褐色树胶；数甚少至略少，l～11个/mm2。轴向薄壁组织数多，在肉眼下明显，主为傍管型，聚翼状及窄带状或细线状(宽1～8细胞，多数2～4细胞，常与射线交叉呈明显的网状)及星散聚合。木纤维壁厚。木射线在放大镜下可见；波痕在放大镜下可见；射线组织同形单列(甚少)及多列(2列)，异形Ⅲ型倾向稀见。新切面有酸香气或微弱；结构细；纹理通常直或至交错；气干密度1.0Og/cm3。

微凹黄檀Dalbergia retusa Hesml

散孔材，生长轮明显，心材新切面暗红褐、桔红褐至深红褐，常带黑色条纹。管孔在肉眼下可见至明显，弦向直径最大351μm，平均139μm；数甚少至略少，1～12个/mm2。轴向薄壁组织在放大镜下明显，主为离管型，星散聚合、细线状(多数宽1～数细胞，与木射线相交，局部网状可见)及聚翼状、环管束状。木纤维壁厚。木射线在放大镜下明显(新切面上桔红色)；波痕不明显；射线组织同形单列。新切面气味辛辣；结构细；纹理直或交错；气干密度O.98～1.22g/cm3。

       福建仙游红景天红木家具厂专业生产中式宫廷红木家具、古典艺术家具、仿古家具。

（本资讯由：仙游红景天红木家具厂 资讯中心供稿）
